巨光储电式卷门机MZ系列产品安装说明

HMZ-600B，YTZ-580B，YTZ-600B,双限位控制，4极铜线转子绕组，配交直流控制箱防断电，防雷击，节能省电。台湾巨光荣誉出品。

主要结构:
本机由:电动机，减速箱，自动限位开关，手动操作机构，电气装置，安装固定板，传动机构等组成。

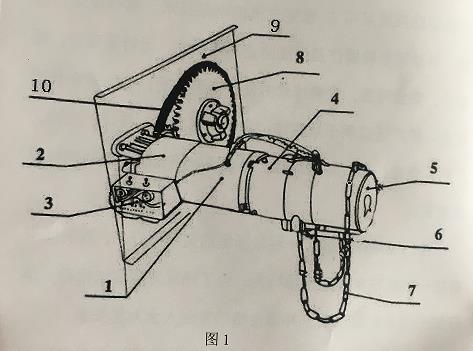

1、电动机  2、减速箱   3、 限位开关  4、 制动机构   5、 后盖   6 、手动机构    7、手动拉链     8 、大链轮     9、 安装铁板     10、 链条

二.安装步聚(说明书中所指的左右均为从门内向门外看)

1.安装左、右固定板:在卷门的左侧和右侧墙面上的预定位置埋膨胀螺栓,然后将左右固定板固定在墙面上。

安装精度要求:

●转动主轴安装的水平与纵深位置偏差,当门宽3M以下时(含3M),不得大于3MM,门宽大于3M以上时，不得大于5MM。(摘自QB1137-91)。

安装固定板与墙面之间的贴合一定要密实，不得有虚位，保证工作大链轮端面与固定板之间的相对平行，安装电机后，检查驱动小链轮与工作大链轮应处于同一平面内，以保证链条的平稳运行。

●电动机是振动和噪音的发生源，电机的安装固定板一定要与墙体牢固连体，不得悬空搁置。

2.套环与轴芯的焊接,将套环与轴芯按预定位置焊接牢固。

焊接前先测量确定具体的焊接位置，应使轴芯留出足够的长度，保证轴承的长度和门体运行时不会发生干涉。焊接套环和轴芯时，应保证轴芯轴线与套环端面的相互垂直。


3.安装轴承与轴承盖:先将轴承盖套入轴芯，然后将轴承打入轴芯。

4.焊接异形环:将异形环置于卷筒一端内相应位置焊牢，注意焊接位置应保证卷筒和门片与链轮之间留有大于1CM 空间距，运行时异形环端面紧贴于传动压铁。

5.吊装卷简轴:将焊接好轴芯的套环置于卷筒→吊装卷筒→将卷筒内装异形环一端整体套入大链轮元件→另一端将轴芯、轴承盖定置于安装固定板螺栓上→将轴承盖螺栓拧紧→焊接内外套环与卷筒连成一体。

6.安装主机:用螺栓将主机与固定板连成一体，安装时适度调整两链轮之中心距离，保证链轮，链条处于正确的啮合状态。

7.安装卷门:在卷筒上均布打孔，攻牙，(或用其它办法)将卷门与卷简连成一体。
