安装与调试

全无轨型控制系统安说明:

1、全遥控型:主控箱装在机头内，只须预埋

根220V电源线与主控箱电源220V输入连接即可。参照“全无轨型控制系统接线图”依次接好。

①左右电机线(切记面向机头，左边为左电机，右边为右电机，公共线是电机中线);

②红外线探头线(红为+12V共用黑为负极共用，灰为红外线信号线。)

2、线控+遥控型;主控箱装在机头内，须预埋五芯线与门卫室里的多功能台式箱开、关、负极端子对接，切勿高低压线混接，可参照“全无轨型控制系统接线图”。

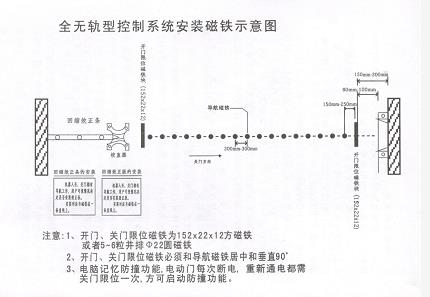

全无轨型控制系统磁安装说明

1、首先在门体的中心位置的“头”“尾”设两个点用木匠的黑线弹出一条直线，然后参照“全无轨型控制系统磁铁安装示意图”在所需安装导航磁铁位置打上交叉点及画好与导航磁铁垂直90℃开门和关门限位磁铁(要考虑门体惯性)关门限位磁铁位置

2、用10的冲击钻打一固位孔，再用22冲击钻把孔位扩大至放磁铁的要求。3、将准备好的所有磁铁全部放在一起，并全部一个极性朝上，清洁地面后进行安装，首先把水泥浆灌在洞口内略搅和后放入磁铁，要绝对保证磁铁的极性方向一致，切记不能让磁铁陷下去，应与地面高度一致，否则影响导航及限位效果。

注意:1、开门、关门限位磁铁为152x22x12方磁铁或者5～6粒并排22圆磁铁

2、开门、关门限位磁铁必须和导航磁铁居中和垂直90

3、电脑记忆防撞功能，电动门毎次断电，重新通电都需关门限位一次，方可启动防撞功能。

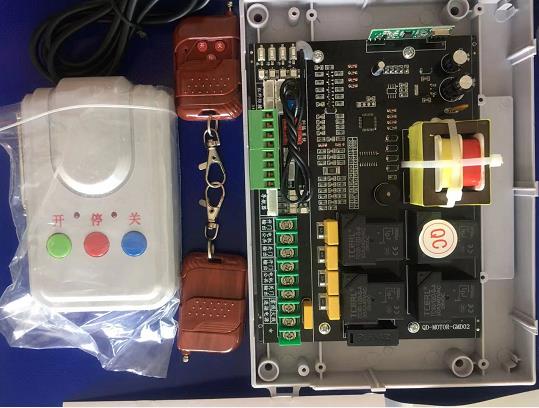

【无轨伸缩门主板】配置：全无轨主控箱一个，遥控手柄2个，台式控制器一个，导航器一个，
