【平移门电机安装】平移庭院门电机怎么安装?

作者:沈阳龙盛电控有限公司   发布时间: 2019/6/27 12:37:40

【平移门电机安装】平移庭院门电机怎么安装?

安装步骤:

一、预埋电缆

A:一体机:2芯线*平方以上;

B:分体机:6芯线*1.0平方以上;注意:中间不要有接口,一定要做好防水处理;

二、电机固定支架

确定好开门机与大门的高度及间隙(如果无法确定,可先安装齿条)

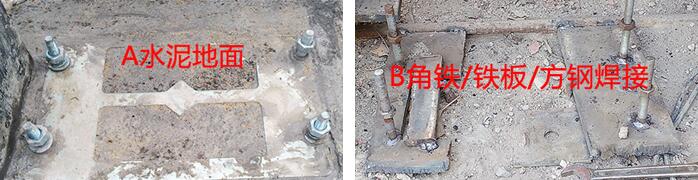

A做水泥地面,待地面干后,打膨胀固定在安装金属板上,也可以先预埋地基中;建议基础尺寸:长350MM*宽300MM*深350MM;

B用角铁、方钢、铁板等一个固定支架注意:固定电机的螺丝尽量买长点的,方便调整电机的高低。



三、电机固定支架

保证齿条与齿轮咬合正确,且留有1-2MM间(防止把门的重量全部压在齿轮上)。如果大门的结构不适合于固定齿条,则需要先安装固定部件(如角钢成形管等)。

提示:齿条的简单安装方法是:打开电机的离合装置,把齿条先放与电机的传动齿轮上,再把大门向前推动并把齿条逐步地用螺丝固定好(做标记)。

说明:电机底部的U型孔可以调节与门之间的间隙、齿条上的U型孔可以调节与电机传动齿轮之间的间隙;

四、安装限位(感应磁铁)

打开电机的离合装置,将大门推至两端,将磁铁支架安装在齿条上(合适的限位位置上)然后固定磁铁、磁面朝电机,磁面与电机磁簧开关距离为10-15MM如距离过远将失灵,距离过近会磨擦到电机外壳)且之间不能被导磁材料隔开

注意:磁铁要横着安装,如竖着安装磁铁会同时感应到开门与关门限位,导致电机开、关门不能运行:

说明:底支架对应开门限位、高的支架对应关限位:

五、工作原理

门机由高品质的单相电机、超越式摩擦离合器、蜗轮蜗杆减速器、齿形离合器及输出齿轮等部件组成。工作时,电机主轴通过超越式摩擦离合器带动减速器及输出齿轮,再由输出齿轮推动装在平移门上的专用齿条,使门体产生水平移动,实现电动开、关大门!在停电的时候可通过旋转专用离合钥匙,松开离合器,可手动推动大门。
